Az RD EMI Neutralizátor vagy „Semlegesítő” egy tápszűrő, beépített túlfeszültségvédelemmel. Hatékonyan szűri a mindenhol jelenlévő nagyfrekvenciás zavarjeleket és tiszta teljesítménnyel látja el az érzékeny audio komponenseket. Eltávolítja a háttérből a hasznos jelre ülő zavarokat, ezzel még részletekkel telibb, kristálytiszta hangot biztosítva.

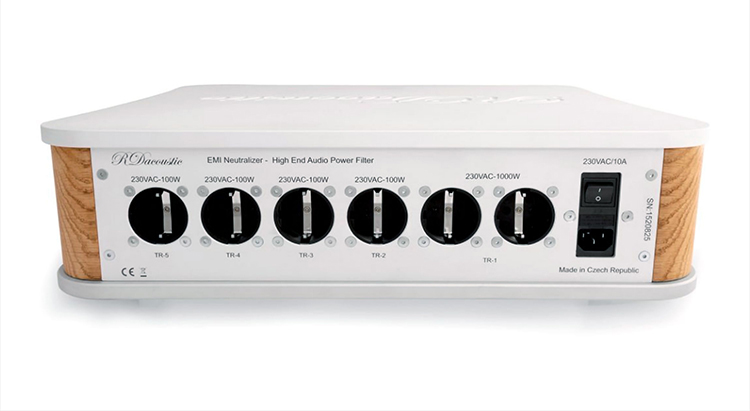

Az előlapon lévő feszültségmérő műszer a hálózat feszültségszintjét mutatja. A hátoldalon elhelyezkedő hat darab aljzat mind egymástól elkülönített, önálló tápáramkörök kimenetei. Minden egyes áramkör saját leválasztó transzformátorral rendelkezik. Az F4SX kombinált szűrő, mely az RD Acoustics saját fejlesztése, felelős a hálózati feszültséggel beérkező nagyfrekvenciás zajok, komponensek szűréséért és a túlfeszültségvédelemért.
Általános jellemzők
A bekapcsoláskor külön áramkör szabályozza az áramfelvételt
Fizikai méretek: 495 x 425 x 145 mm
Súly: 37 kg
Környezeti hőmérséklet melyben használható: -10-től +50°C-ig
Aljzatok száma és típusa: 6 db European Schuko
Feszültségmérő pontossága: +-0,5 %
A készülékház IP20-as védettségű
Szimmetrikus és aszimmetrikus interferencia szűrése
DC komponens leválasztása a bejövő hálózati feszültségről
Be-és kimeneti feszültség: 230 V / 50 Hz +-10 %
Maximális folyamatosan leadott teljesítmény: 1400 W Terheletlen teljesítményfelvétel: 8 W
Nagyfrekvenciás szűrési tartomány: 9 kHz-től 4 GHz-ig (-35 dB-től 110 dB-ig)
Biztosíték: 10 A/T
Transzformátorok rövidzárása elleni hőmérsékleti védelem: 100 °C
Kisülés védelem:
Kikapcsolt állapotban is aktív
Villámcsapda: 8/20 µS – rövidzárási áram: 3 x 20 kA Túlfeszültségvédelem lökőhullám (surge) esetén: > 4500 V Rövidzárási áram lökőhullámmal (surge) esetén: 3 x 8000 A Túlfeszültségvédelem gyors villamos tranziens (burst) esetére: > 4500 V
Rövidzárási áram gyors villamos tranziens (burst) esetére: 3 x 6000A
Galvanikusan leválasztott tápáramkörök: 1 db 1000 W-os tápáramkör 4 db 100 W-os tápáramkör
Az áramkörök közötti szigetelés: 20 kV
A hálózat és a készülék közötti szigetelés: 10 kV
Egyéb paraméterek:
A szenvedély és a technológiai tökéletesség ötvözése: A koncepció az EMI Neutralizer funkcionális elemei között a szigorú biztonsági előírások, túlfeszültség védelem és mindenekelőtt a villamos hálózaton mindenhol jelenlévő zavarok szűrésének kombinációja. Ennek alapjául az RD-s srácok EMC (elektromágneses kompatibilitás) terén szerzett 20 éves tapasztalata szolgál. Pontosan ismerik milyen interferenciák lépnek fel a villamos hálózaton és hogy ez milyen módon degradálja a zenei élmény kellemességét. Mindannyian tudjuk mit szeretnénk – részleteket hallani.
Technikai oldalon ez azt jelenti, hogy a hálózati interferenciát minél jobban el kell nyomni, azaz minél jobban megnövelni a zaj és a hasznos jel közötti távolságot. Ezt a célt oly módon sikerült elérni, hogy a szűrőt öt különálló áramkörre osztották, mely mindegyikét egy T-ULN transzformátor és egy F4SX szűrő alkotja. A végső konstrukció minden várakozást felülmúlóan funkcionál. A különböző mérési eredmények, videók és tesztek és vásárlók visszajelzései folyamatosan érkeznek.
A szűrő minden darabja a Cseh Köztársaságban készül, ahogy az összeszerelés is itt történik. A tesztelésük a vyskovi Katonai Technikai Intézetben történik az EU-s túlfeszültségvédelmi és elektromágneses összeférhetőségi szabványoknak megfelelően (nálunk az átvétel utáni megfelelői ezeknek például az MSZ EN 61000-4-5:2014 és MSZ EN 61643-11:2013, ha valaki fogalomra pontosan kíváncsi - a fordító megjegyzése).
Specifikáció:
F4SX szűrő
Az RD saját, audio célra kifejlesztett szűrője, integrált három szakaszú túláram védelemmel ellátva. Az összességében négy szűrőszakasz a 9 kHz-től 4 GHz-ig terjedő frekvenciasávban dolgozik -23 dB és -100 dB között. Minden egyes szakasz nagy sávszélességűre lett tervezve, azonban a szűrő a napjainkban annyira elterjedt kapcsolóüzemű tápegységek tartományában a leghatékonyabb. A F4SX úgy került kialakításra, hogy a tápegységekből jövő szimmetrikus és aszimmetrikus zavarjeleket is szűrje.
Egy másik nagyon fontos eleme a szűrőnek a védőföldhöz kapcsolt nagyfrekvenciás ferritmagos induktor, mely az aljzatok védőföld csatlakozójának elcsatolását teszi lehetővé a hálózat védőföldjétől.
A három fokozatú túlfeszültség védelem az alábbi módon épül fel. Az első szekció három darab ívoltó gázkisülő kamrából áll (lightning arrester), mely a nagyenergiájú impulzusokat nyeli el (alkalmasint egy villámcsapást). A második három darab fém-oxid varisztorból, melyek a rövid idő alatt fellépő, gyors feszültségtüskék elnyeléséért felelnek. A harmadik szekció három nagy gyorsaságú varisztorból áll és a maradék nagyfrekvenciás túlfeszültség ellen nyújt védelmet.
Öt független, galvanikusan izolált tápáramkör
Minden audio komponens megérdemli a legjobbat, azaz a saját tápáramkörét. Ez a gondolat képezi az EMI Neutralizer topológiájának alapját, mely öt különálló tápáramkört kínál az audio komponenseknek. A készülékek ezáltal nem képesek a villamos hálózaton keresztül hatni egymásra. Minden tápáramkör galvanikusan el van választva a hálózattól egy alacsony zajtényezőjű T-ULN transzformátorral, mely konstrukciójának köszönhetően a nagyfrekvenciás interferenciát is csökkenti, amit a rendszer a hálózatból összeszedne.
Egy 1000 W-os áramkör biztosítja a tápellátást egy erősítő vagy két monoblokk (két aljzat is van) számára. A 4 darab 100 W-os áramkör pedig kifejezetten a forráskészülékek (CD, DAC, lemezjátszó, PC, stb.) számára készült. (100 W bőven elegendő kell legyen bármilyen forráskészüléknek, melyek tápfelvétele általában kevesebb mint 30 W.)
Alacsony zajtényezőjű T-ULN transzformátorok:
A T-ULN transzformátor ismét csak az RD-sek konstrukciója, mely kifejezetten audio célra lett kifejlesztve. Feladatuk a harmónikus és DC komponensek leválasztása a hálózati feszültségről. A primer és szekunder tekercsek között egy speciális szigetelő réteg található, hogy a köztük lévő parazita kapacitás a lehető legkisebb legyen. Ez az alacsony kapacitás eliminálja a tápegységek nagyfrekvenciás interferenciájának transzferjét. A transzformátor tekercselése árnyékolt és légmentesen zárt, hogy meggátolja a tekercselés 50/100 Hz-es búgását.
Minden egyes transzformátor védve van a végleges rövidzárástól egy újra kapcsolható hőmérsékleti biztosítékkal mely leold, ha a tekercsek hőmérséklete meghaladja a 100 °C-ot.
Csillapítási karakterisztika
Alább a szűrő csillapítási karakterisztikája látható 10 kHz – 30 MHz, valamint 10 kHz – 4 GHz tartományokban:
